L’aérographe est un instrument qui permet de vaporiser un liquide avec une grande précision sur un support donné.

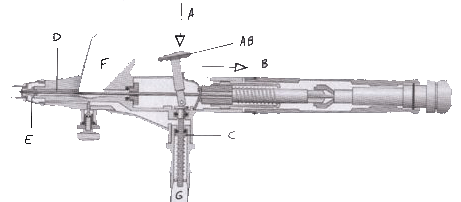

Un corps, du format d’un gros feutre pour une bonne préhension, équipé d’un godet contenant le liquide à vaporiser (F) , d’une arrivée d’air comprimé (G) et d’un bouton de commande… Voilà schématiquement à quoi ressemble l’instrument
Un bouton de commande (AB) a 2 fonctions :
- - on appuie dessus, on libère progressivement l’air comprimé (A)
- - on le tire vers l’arrière, on libère le liquide (B)
C’est la combinaison de ces 2 actions qui permettra de moduler le débit et la précision du jet de peinture.
Il existe aussi des aérographes « simple action » ou l’on ne peut désolidariser les débits d’air et de liquide, comme les bombes aérosols, mais ils ne permettent pas la même précision de travail.
Techniquement, l’air comprimé est bloqué par une soupape (C) , et le débit de peinture est régulé par
une aiguille (D) qui obture une buse (E)
